OpenCV颜色通道分离与合并操作详解

在OpenCV库中，图像的颜色信息通常由三个通道表示：蓝色（B）、绿色（G）和红色（R）。通过调用特定的函数，可以对这些通道进行分离和合并操作，从而实现对图像颜色的处理。

一、颜色通道分离：cv2.split()函数

cv2.split()函数用于将图像的三个颜色通道分开，分别得到B、G、R三个数组。以下是使用cv2.split()函数的示例代码：

import numpy as np
import cv2
# 读取图片
image = cv2.imread("/home/zje/Pictures/lena.jpeg")
# 分离颜色通道
B, G, R = cv2.split(image)

分离后的结果

• B数组：包含图像中所有蓝色通道的值。
• G数组：包含图像中所有绿色通道的值。
• R数组：包含图像中所有红色通道的值。

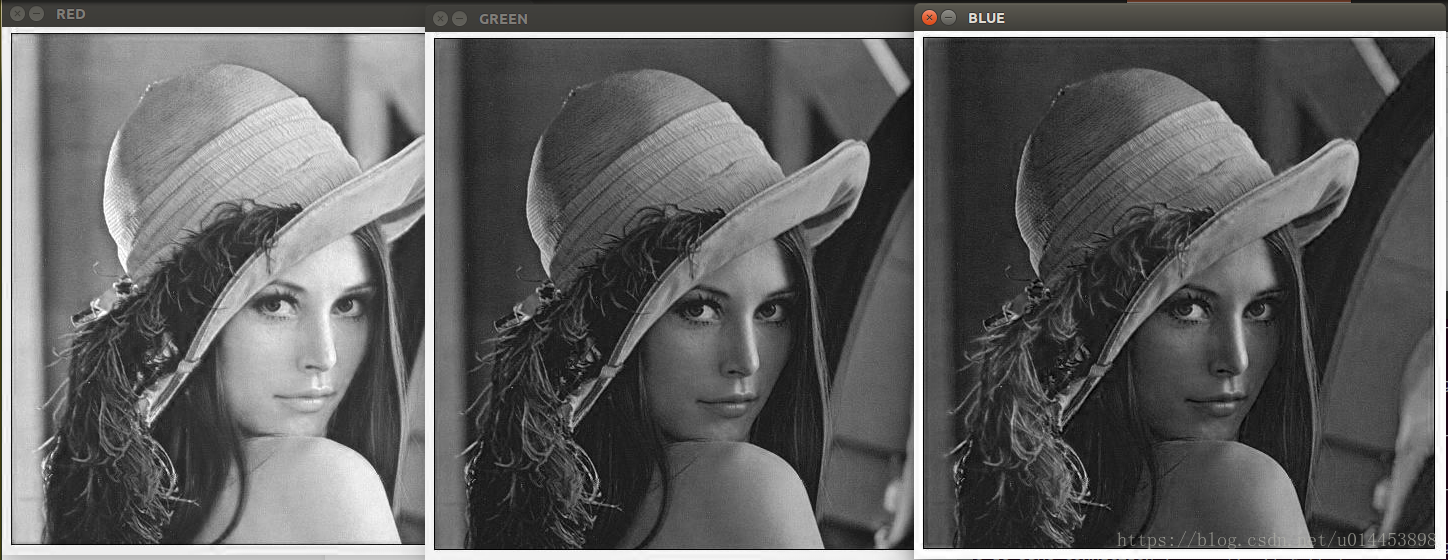

显示单个通道时的现象

当使用cv2.imshow()函数单独显示其中一个通道时，可能会发现图像呈现灰度色。原因在于：

• cv2.imshow()函数会将所有通道的值设置为显示通道的值。
• 例如，使用cv2.imshow("RED", R)时，图像的B、G、R三个通道都会被设置为R的值，导致显示为灰度图。

分离后的灰度图原因

• 当单独显示一个通道时，OpenCV默认会将其他通道的值替换为该通道的值。
• 这种方式可以更直观地观察某个通道的信息，但会丢失其他通道的信息。

二、颜色通道合并：cv2.merge()函数

为了正确显示各个颜色通道的图像，我们需要使用cv2.merge()函数将单独的通道与零矩阵合并，从而恢复原始的颜色信息。

创建零矩阵

首先，创建一个与原图大小相同的零矩阵，用于合并时表示没有颜色信息的区域。

zeros = np.zeros(image.shape[:2], dtype="uint8")

合并通道

使用cv2.merge()函数将单独的通道与零矩阵合并，形成完整的图像。例如：

# 显示蓝色通道
cv2.imshow("BLUE", cv2.merge([B, zeros, zeros]))
# 显示绿色通道

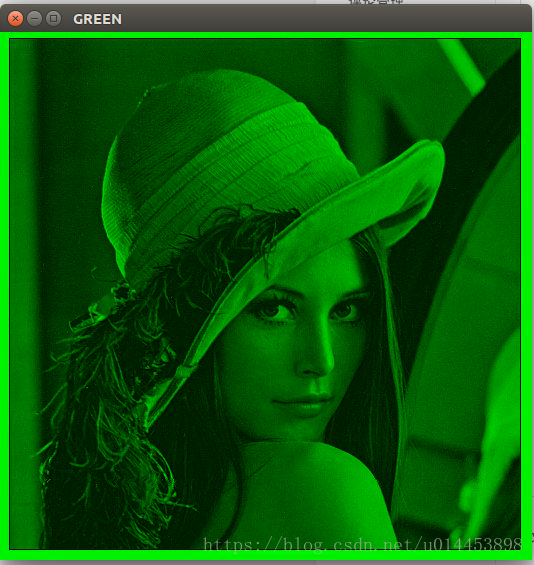

cv2.imshow("GREEN", cv2.merge([zeros, G, zeros]))
# 显示红色通道

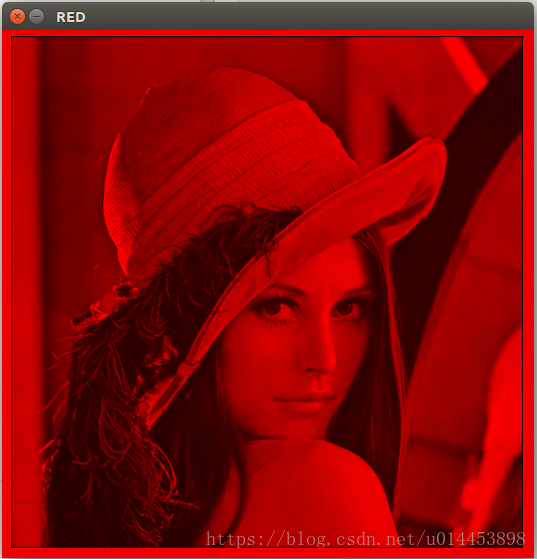

cv2.imshow("RED", cv2.merge([zeros, zeros, R]))

合并后的结果

• 蓝色通道图：仅显示蓝色通道的信息，其余通道设置为零。
• 绿色通道图：仅显示绿色通道的信息，其余通道设置为零。
• 红色通道图：仅显示红色通道的信息，其余通道设置为零。

合并后的图像

合并后的图像将正确显示各个颜色通道的信息，而不会互相干扰。

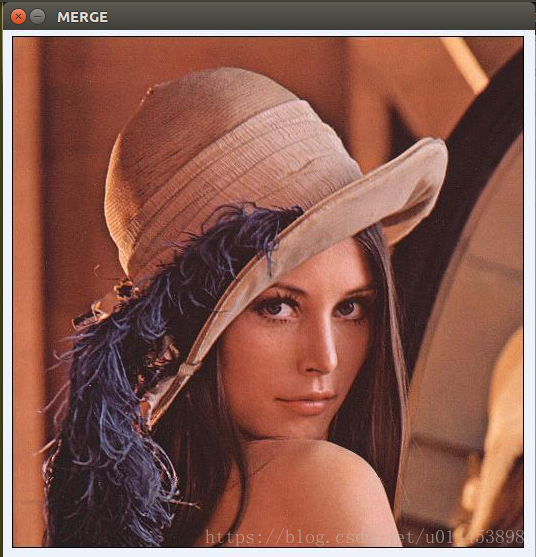

恢复原图

为了验证合并过程的正确性，可以将分离后的B、G、R通道重新合并，并与原图进行比较。

# 合并并显示原图
merged = cv2.merge([B, G, R])
cv2.imshow("ORIGINAL", merged)
cv2.waitKey(0)

合并后的结果

• 通过合并B、G、R三个通道，可以成功恢复原图的颜色信息。
• 这表明分离和合并过程是可逆的，只是需要正确使用相关函数。

三、总结

• 颜色通道分离：使用cv2.split()函数可以将图像的三个颜色通道分开。
• 单独显示通道：在使用cv2.imshow()函数单独显示通道时，会导致图像呈现灰度色。
• 颜色通道合并：使用cv2.merge()函数将单独的通道与零矩阵合并，可以正确显示各个颜色通道的图像。
• 恢复原图：通过将分离后的通道重新合并，可以成功恢复原图的颜色信息。

通过以上步骤，可以清晰地理解颜色通道分离与合并的过程，以及如何在OpenCV中正确处理图像颜色信息。
